齿轮啮合强度仿真

（1）案例名称：BevelGear.inp

（2）场景介绍：齿轮啮合是两个或多个齿轮相互嵌合，以传递动力或转动运动的过程。齿轮啮合场景在许多机械传动系统中都十分常见，如汽车变速箱、风力发电机等。因此，保证齿轮的强度符合标准在工业中是非常重要的。LiToSim顺利获得接触边界来模拟齿轮齿根啮合的情况。

（3）包含功能：

① 模型概况：2个部件，44495个节点，37500个单元。

② 材料组成：线弹性。

③ 单元类型：实体单元。

④ 边界条件：接触、耦合、位移约束。

⑤ 求解类型：静力学。

齿轮啮合示意图

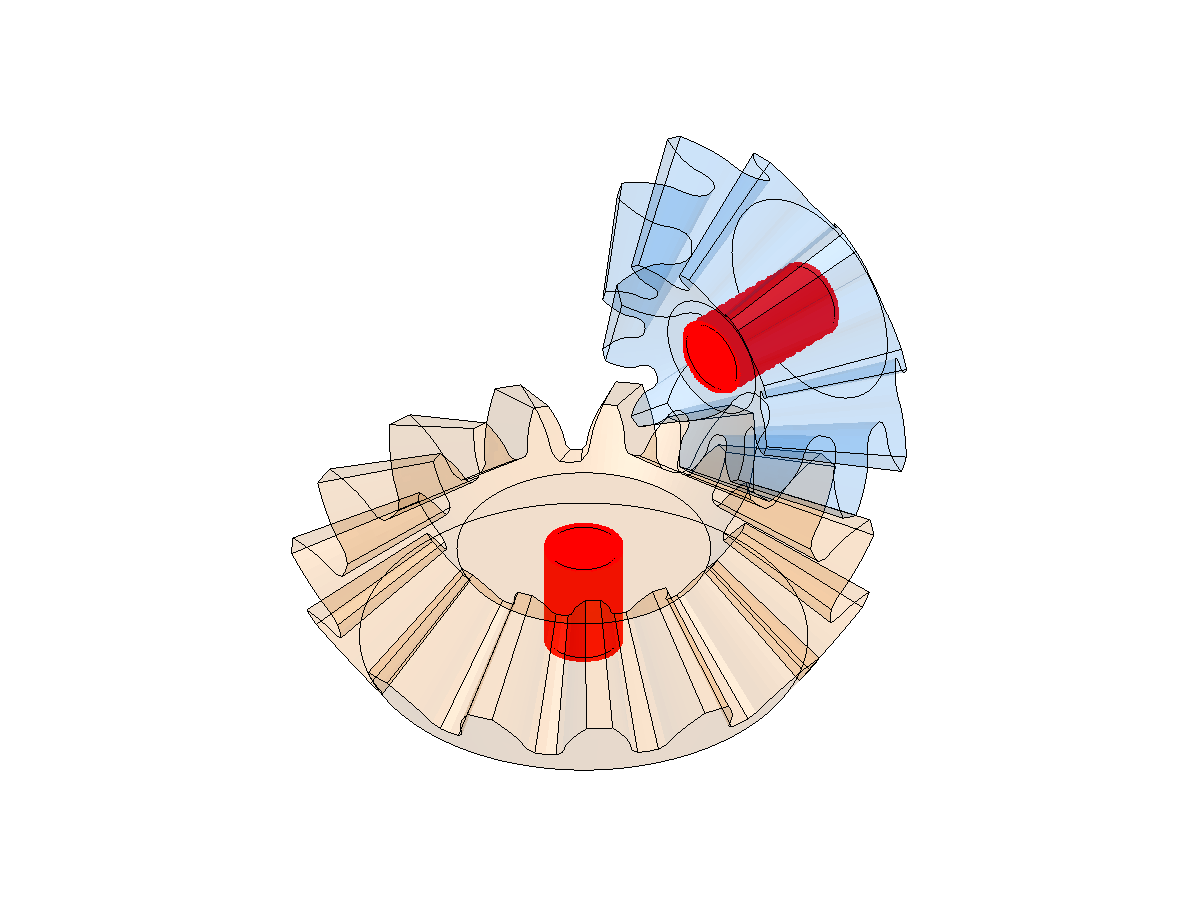

耦合关系示意图

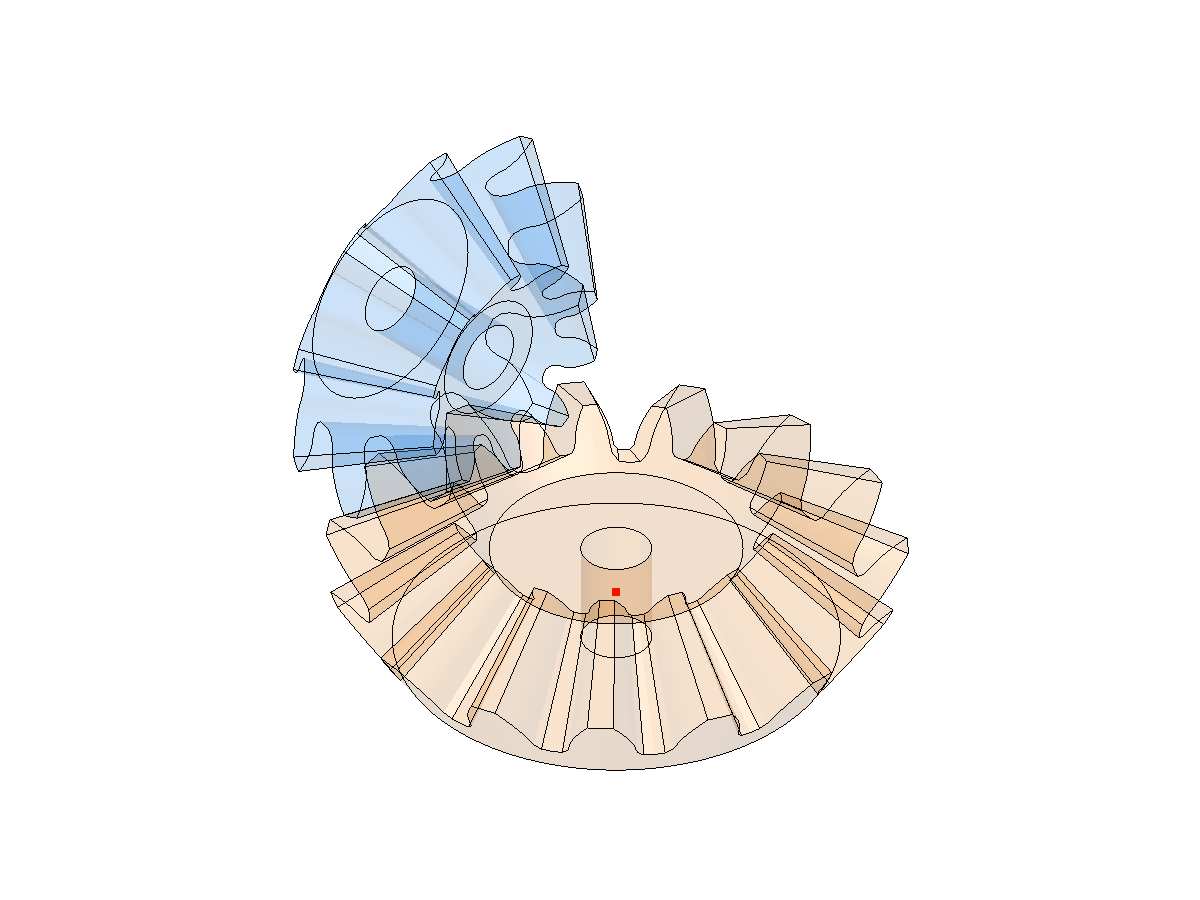

位移约束示意图

（4）强度仿真结果：

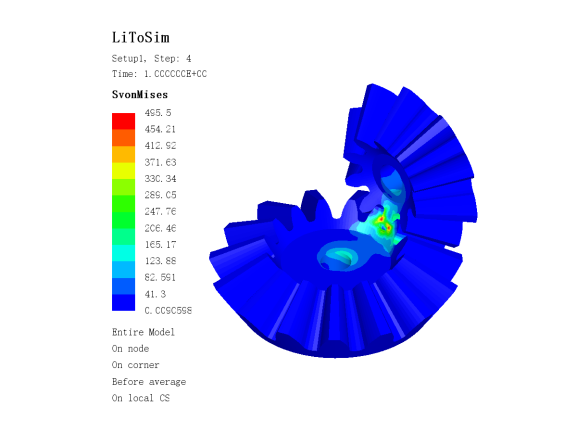

图 1.5.4齿轮啮合应力结果图

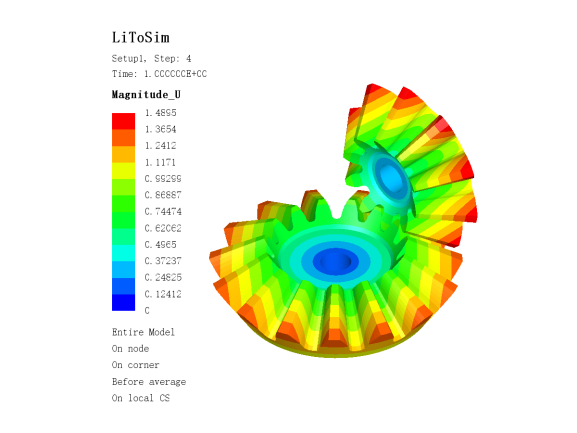

图 1.5.5齿轮啮合位移结果图
